Procedimento
Introdução
O suporte da buscadora que montei foi bastante original em
relação às opções que achei na Internet; Como não achei nenhum equivalente na
Internet, eu o batizei de “buscadora Julia", em homenagem a minha
prestativa
assistente de construção (que queria que eu pintasse o telescópio de “cor-de-rosa”).
Particularmente, acho pouco eficiente o sistema mais
difundindo por aí, que usa três parafusos em um anel para regular a buscadora.
O mecanismo que construí é, na minha opinião, muito mais fácil de manipular e
muito mais firme e robusto; Já aconteceu de eu esbarrar com força no suporte da
buscadora e o alinhamento da buscadora não ser afetado; Quando eu usava o outro
sistema, qualquer esbarrão na buscadora me obrigava a realinhar a mira.
O suporte que montei é uma pequena montagem alt-azimutal,
com um eixo de movimento horizontal e outro eixo de movimento de altitude.
Um parafuso de aperto manual libera o movimento horizontal,
travando firmemente quando encontrada a posição certa; Dois parafusos regulam o
movimento de altitude e também travam firmemente na posição desejada.
A distância (altura) que a buscadora fica do cano principal
é importante fator de conforto na hora de olhar por ela, assim eu deixei uma
boa distância, cerca de 7 cm; Se achar exagerada essa distância, a qualquer
momento no futuro poderá reduzí-la, bastando cortar parte do excesso de tubo.
Numa rápida passada de olhos, pode-se achar que essa é base
é complicada de construir, mas não é. Na verdade é uma das partes mais simples
de construir em todo o projeto. Essa impressão de complexidade é causada pela
grande quantidade de detalhes que descrevo; A idéia é não deixar margem de
dúvida quanto ao funcionamento.
Materiais
Desejável grampos de marceneiro ou morsa (para prender as
peças pequenas na hora de furar, cortar ou lixar)
Instruções
A primeira parte a ser construída é a base à ser fixada no tubo principal.

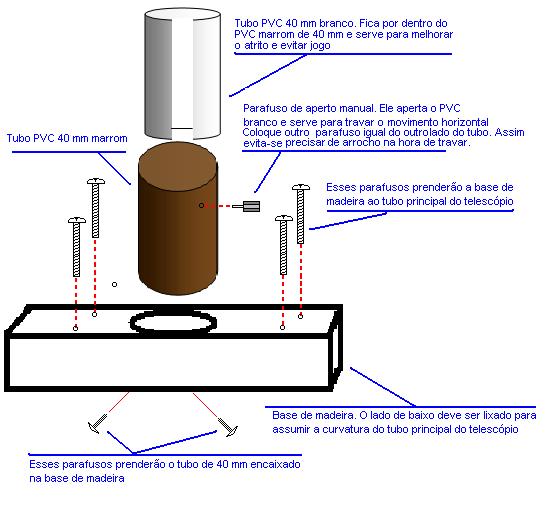

Observe no desenho abaixo uma visão explodida da peça:
Serre o pedaço de madeira nas dimensões 12cm X 5cm x 2cm.
Usando a serra copo, faça um furo bem no centro dessa
madeira. Certifique-se de que o tubo de 40mm se encaixa apertado no furo.
Faça dois furos por dentro do furo feito com a serra copo.
Nesses furos serão usados os parafusos de madeira que prenderão o tubo de 40mm
à madeira. Na verdade, esses furos poderão ser feitos direto com o parafuso,
mas nesse caso tome cuidado para não romper a cabeça do parafuso durante o
processo.
Marque quatro pontos eqüidistantes, à 1 cm da borda da
madeira e 2 cm do ponta da madeira e fure usando a broca apropriada para o
parafuso que pretende usar para fixar o conjunto do tubo principal.
Um dos lados da madeira precisa ser desgastado para assumir
a curvatura do tubo principal telescópio. Para isso, coloque a lixa 50 sobre o
tubo principal e vá gastando a madeira até atingir a curva necessária. Não é
demorado (cerca de 20 minutos), mas se você tiver uma grosa, o serviço vai ser
mais rápido e leve.
Coloque a lixa sobre o tubo principal do telescópio, pegue o
tubo de 40 mm gaste um dos lados dele, para tomar a curvatura do tubo
principal. Depois faça um furo lateral, um pouco acima do meio do cano para
colocar o parafuso de aperto manual. Amacie girando o parafuso de um lado para
o outro, mas evite exagerar para não espanar o PVC. Faça outro furo para o outro
parafuso de aperto manual, distante uns 120º graus desse primeiro furo. Usando
dois parafusos de aperto evita-se que tenha que apertar demais um deles, o que
poderia criar marcas no tubo interno ou espanar a rosca no PVC.

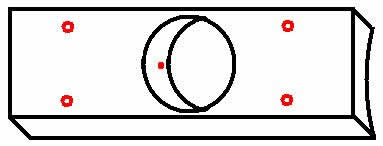

Nessa altura, a base de madeira vai estar como desenhado
abaixo. Os pontos em vermelho são os furos para prendê-la ao tubo principal e o
ponto vermelho menor, dentro do furo feito com a serra copo, é um dos dois
furos onde será parafusado o tubo de 40 mm.
Encaixe o tubo de 40 mm na base de madeira e use os dois parafusos pequenos para prendê-lo no lugar.
Pegue o PVC de 40 mm branco, e rache o de lado a lado (veja o desenho na visão explodida da peça, no início dessa sessão) e encaixe por dentro no PVC de 40 mm marrom.
Esse PVC branco fica solto dentro do PVC marrom de 40 mm;
Ele não deve ser parafusado a base de madeira, mas pode ser perfurado pelos
parafusos de aperto manual, se desejar. A finalidade dele é preencher o espaço
que fica ao encaixar o tubo de 32 mm dentro do tubo de 40 mm e evitar jogo no
conjunto.
Vamos descrever agora a segunda parte do suporte. Trata-se
de um “T” feito com canaletas de aço e PVC, sendo que o PVC de 32 mm daqui vai
ser encaixado dentro do PVC de 40 mm da outra parte que acabamos de descrever.

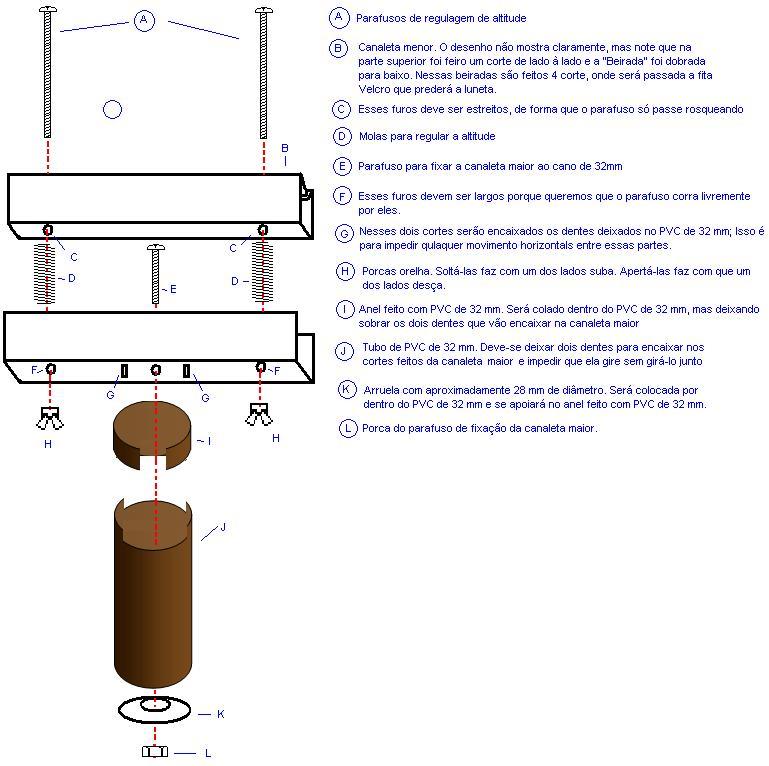

Abaixo uma visão explodida dessa peça :
Pegue o pedaço de 9 cm de tubo PVC de 32 mm e crie duas
saliências numa das pontas, retirando cerca de 1 cm do cano. Veja no desenho
abaixo:
Corte um anel do PVC 32 mm marrom com 1cm de comprimento e
retire um pedaço abrindo-o. Esse anel será colado por dentro do tubo de PVC de
32 mm e servirá como sustentação para a arruela de 28mm, que será encaixada
dentro dele e vai segurar o parafuso que prende as canaletas. O processo aqui é
o mesmo usado na construção da aranha.

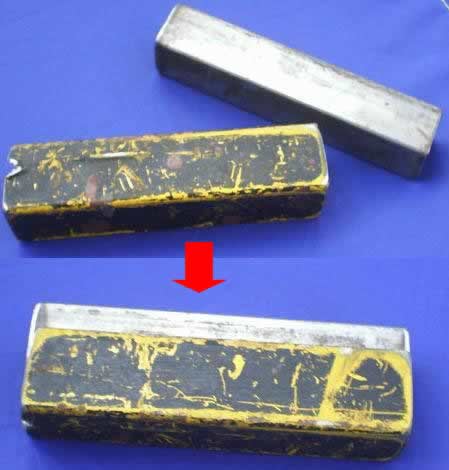

Nas canaleta, remova um dos lados da canaleta mais grossa,
fazendo um “U”. Certifique-se de que a canaleta menor se encaixa perfeitamente
dentro dela.
Faça um furo no centro da canaleta mais grossa. Por esse
furo será passado o parafuso que prenderá essa canaleta ao tubo de 32 mm.
Faça mais dois pequenos cortes (ou furos) na canaleta mais
grossa, um de cada lado do furo central, à 15mm dele. Nesses furos serão
encaixadas duas saliências deixadas no PVC de 32 mm. Esse encaixe garante que a
canaleta só rodará em conjunto com o PVC de 32 mm e não “individualmente”.
Por último, faça dois furos, uma em cada extremidade, a
cerca de 2 cm da extremidade e largo o suficiente para que os parafusos de
ajuste de altitude passe com folga.
Vamos agora a canaleta menor
Faça dois furos nas extremidades, coincidentes com os furos
na extremidade da canaleta maior, citados acima, mas aqui eles devem ser
apertados o suficiente para que o parafuso só entre rosqueando.
O procedimento abaixo é para prepará-la para prender a
luneta buscadora, por meio de duas cintas de velcro; Veja mais abaixo que
alternativamente, usar uma braçadeira de PVC pode ser bem mais fácil... eu só
não usei a braçadeira de PVC porque não a conhecia na época da construção.
Para usar a cinta de velcro:
Na canaleta menor, no lado que ficará para cima, faça quatro
pequenos cortes da largura da fita velcro que pretende usar. Esses pequenos
cortes devem ficar a cerca de 0,5 cm das extremidades e 0,5 da “parede” da canaleta.

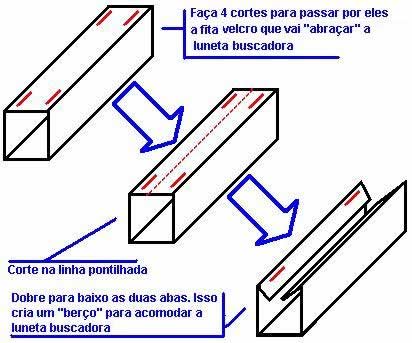

É preciso também fazer um corte que divida o lado de cima ao
meio e dobrar para baixo as abas que resultam desse corte. Veja o desenho para
entender melhor:

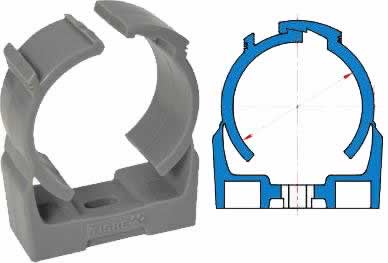

Comentário : Um
procedimento alternativo para prender a luneta é usar uma braçadeira como essa
da foto abaixo, no diâmetro da luneta. Nesse caso, bastaria parafusar duas braçadadeiras
como a da foto na parte de cima da canaleta menor. A desvantagem é que se usar
uma luneta buscadora de diâmetro diferente terá que trocar a braçadeira, mas
confesso que só não fiz dessa forma porque ainda não tinha construído a luneta
de busca e, principalmente, porque não conhecia essa braçadeira na época; As
braçadeiras que eu conhecia eram muito frágeis, feitas de lata.
Monte o conjunto do PVC de 32 mm e encaixe-o dento do outro conjunto, o conjunto do PVC de 40 mm. Teste o movimento horizontal e a força do travamento exercida pelos parafusos de aperto manual. Teste o
movimento vertical conferindo se está ocorrendo de forma suave e sem solavancos.
Veja abaixo algumas fotos do suporte já finalizado, mas
ainda com uma luneta de busca muito pequena e improvisada.

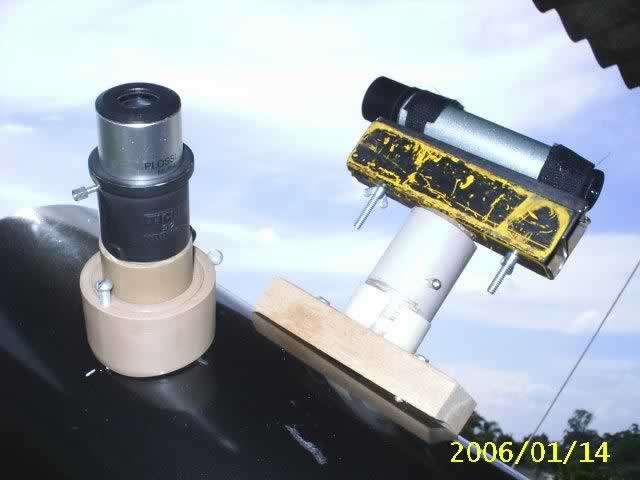

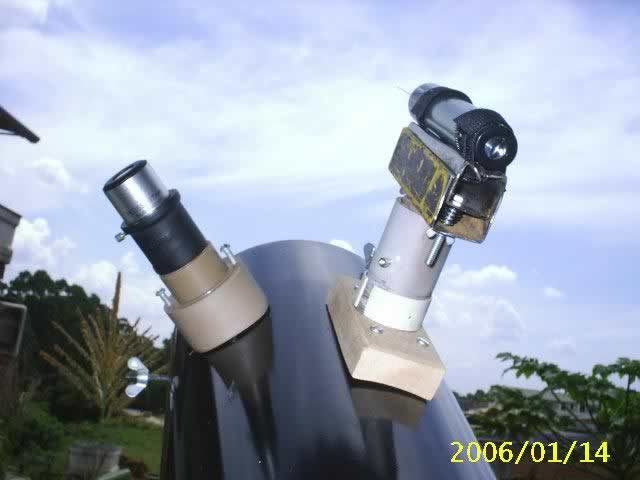

A imagem abaixo é de um teste, antes da pintura.
A imagem abaixo é do mesmo teste. Note que a dobra da
canaleta menor não está perfeita ainda. Note também que olhar pela própria
canaleta serve para localizar objetos a olho nu e em seguida centralizar na
luneta de busca. Isso é muito útil quando o orvalho embaça a objetiva da luneta

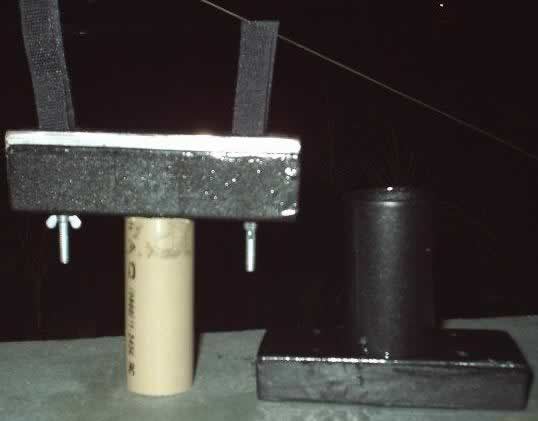

Abaixo as duas partes que compõe o suporte da buscadora. A
pintura foi feita por imersão, usando tinta “Cinza Urano Metálico”, que sobrou
do tubo principal. Acho que poderia ter ficado melhor. Desconfio que não
aguardei tempo suficiente entre as duas demãos:

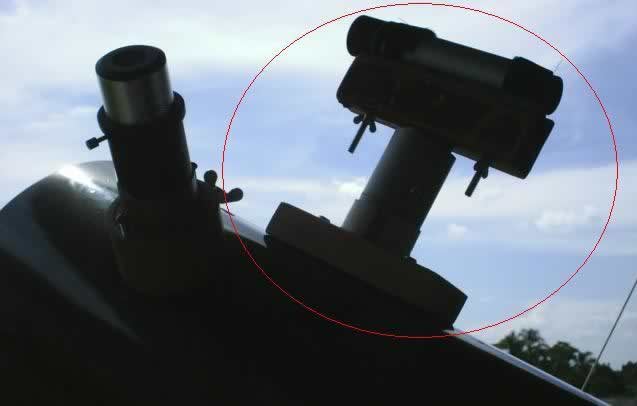

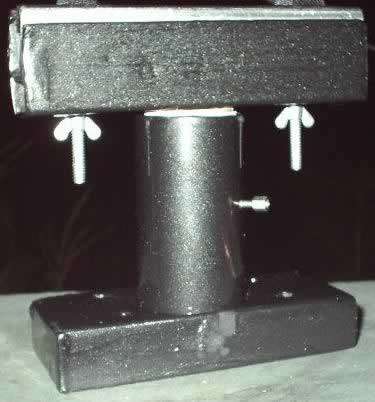

Abaixo, um foto do aspecto final, mostrando um dos parafusos de
trava de movimento horizontal e os dois parafusos de trava de movimento vertical.
O uso é muito intuitivo...
Para ajustar horizontalmente, afrouxe os parafusos de aperto
manual, gire a buscadora o quanto for necessário e trave na posição desejada.
Para ajustar verticalmente, solte ou aperte um das porcas borboleta.
A mola vai se encarregar de levantar um dos lados da luneta quando a porca
borboleta for solta; Quando a borboleta é apertada, a mola se contrai e aquele
lado da luneta buscadora se abaixa.
