O suporte do secundário, também chamado de aranha, deve
permitir pequenos ajustes de rotação, altitude e de inclinação.
Nesse projeto, a parte onde o espelho secundário será colado
pode ser girada em até 360º e rebaixada ou levantada em vários centímetros,
compensando qualquer erro de posicionamento em relação ao furo do focalizador e
auxiliando na hora da colimação (alinhamento dos espelhos);
Ela também pode ser inclinada para cima ou para baixo em cerca de 15º ou mais.

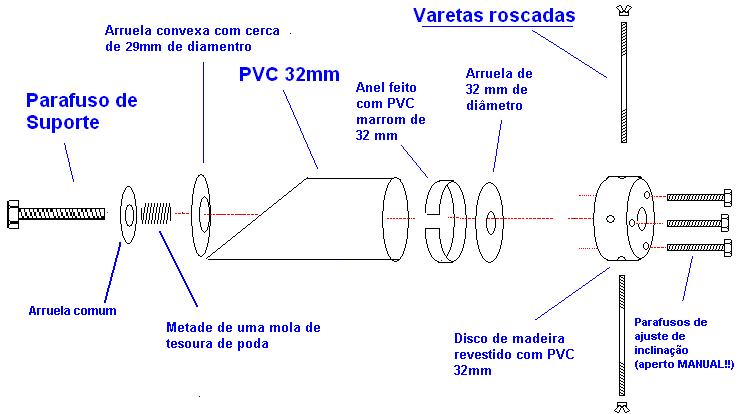

Antes de passar a descrição da construção, veja na figura
abaixo uma visão explodida dessa peça:
A mecânica dessa aranha é:
A mola, apoiada numa arruela que fica na cabeça do parafuso
de suporte e na arruela convexa colocada dentro do PVC com corte em 45º graus
está sempre empurrando esse conjunto para cima, mas os três parafusos de
ajsute de inclinação impedem que o conjunto suba.
Girando um dos parafusos permitimos que um dos três lados
desse suporte suba ou desça, conforme a necessidade, dando o movimento de
inclinação.
O parafuso maior (chamado de “parafuso de suporte”) pode ser
apertado ou afrouxado, permitindo assim descer ou levantar o a parte onde está
colado o espelho.
Finalmente, podemos girar com as mãos a parte onde está
colado o espelho para qualquer lado que for necessário.
No dia a dia, a pressão da mola é tal que o conjunto não
gira sozinho de forma alguma.
Materiais
Transferidor (opcional) para conferir o corte em 45 graus
Procedimento
Serre um pedaço de 45mm de um cano PVC de 32mm. Na verdade,
depois vamos reduzir um pouco esse tamanho, mas como o corte em 45 graus
costuma dar trabalho, essa dimensão dá uma margem de manobra em caso de erro.
Uma das pontas desse cano precisará ser serrada em 45 graus.
No desenho abaixo, o triângulo em vermelho é a parte que
será removida.
Note que o ângulo A é um ângulo reto (com 90º).
O ângulo B tem 45º por definição (é isso que queremos fazer,
lembra? Um corte em 45º.), logo, o ângulo C também tem 45º, já que a soma dos
ângulos internos do triângulo sempre dá 180º.
Isso significa que os lados CA e BA são iguais.
Sabemos que CA tem 32 mm (é o diâmetro do cano); Então para
obter o corte em 45º basta medir 32mm da borda do cano (lado BA), marcar e
traçar a diagonal ligando o ponto B a C, que é a hipotenusa do nosso triangulo
imaginário.
Infelizmente, na prática dá um certo trabalho traçar essa
diagonal no cano redondo; E ainda mais de trabalho para serrá-la usando
apenas uma serrinha em arco.
É possível montar uma ferramenta para fazer esse corte, mas
não compensa construir ou comprar uma ferramenta para isso, pois será usada
apenas uma vez. Tem umas serras usadas para cortar azulejo que tem uma guia na
qual se seleciona o ângulo a cortar. Se você tem um amigo azulejista ...
Depois que cortar, lixe a borda, e confira se o corte foi
bem feito.
Uma pequena variação seria tolerável, já que nossa aranha permite
ajustar a inclinação, mas não se atenha a isso. Tente obter o melhor corte que
puder, pois ao colar o espelho poderá gerar mais alguma variação. Sempre será
possível corrigir erros dessa fase ajustando os três parafusos de inclinação,
mas dependendo do tamanho da variação, você poderá obstruir alguns milímetro
que deveria ser usados para passagem da luz.
Recorte agora um anel do PVC marrom medindo cerca de 0,5 cm
de largura e rache-o, eliminado uma fatia de mais ou menos 1 cm. Esse anel
precisa ser encaixado e colado dentro cano com o corte em 45º, mas rente ao
lado reto do cano. Cole o anel e espere cerca de 15 minutos para secar.
Encaixe a arruela de 29mm de diâmetro por dentro do cano até
se apoiar no anel e pingue algumas gotas de cola para evitar que ela saia do
lugar.

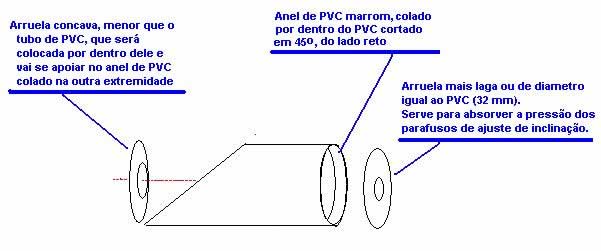

Abaixo um desenho da operação que acabei de descrever:
Corte a mola em duas partes iguais e guarde a outra metade para usar no suporte da buscadora.
Encaixe a arruela comum e a metade da mola no parafuso de
suporte e passe o parafuso pelo conjunto.
Teste a pressão da mola e certifique-se de que a cabeça do parafuso não vai ficar forçando as costas do
espelho secundário...Foi para evitar isso que a mola foi cortada em dois
pedaços.
Guarde essa parte e vamos passar a construção do suporte
onde serão fixadas as varetas de sustentação.
Corte três segmentos de aproximadamente 10 cm da vareta roscada.
Comentário: Fiquei
reticente em usar as varetas roscadas porque temia que pudesse provocar franjas
nas imagens, mas isso não aconteceu; Por garantia revesti as varetas com
canudinhos de refrigerante, pintados de preto, que cobrem as franjas da rosca.
Em muitos sites da Internet
são usadas chapas metálicas para fazer pequenas vigas para prender as aranhas.
Se usar esse material, tenha em mente que elas precisam ficar perfeitamente
paralelas com o tubo principal (e conferir isso dá bastante trabalho), pois se
ficarem meio de lado, vão aumentar a obstrução de luz. Usar essas chapas só se
justifica, na minha opinião, no caso de espelhos primários muito grandes, onde
uma vareta circular teria de ser muito grossa para não ceder ao peso do
conjunto.
Li em no site do
observatório Phoenix uma sugestão bem interessante de usar raios de roda de
bicicleta para a sustentação, mas quando li isso eu já tinha terminado o
telescópio e não quis mexer na aranha...Eu ia precisar fazer outro suporte,
visto que os raios de roda de bicicleta são bem mais finos que as varetas que
empreguei. Acho que eu ia precisar também de uma tarracha para fazer roscas nas
extremidades externas dos raios e não tenho essa ferramenta.
Ainda vou estudar melhor o
assunto, mas acredito que usar raios de bicicleta seria muito vantajoso por
reduzir a obstrução e aumentar a captação de luz do telescópio.
Recorte um segmento de 30 mm de cano PVC.
Nesse segmento serão parafusadas as varetas de fixação.
Minha idéia inicial era encaixar por dentro desse segmento um
toco de cabo de vassoura ou uma “rolha de madeira”, feita com a serra copo; Mas
quando fiz essa peça eu não tinha nenhum cabo de vassoura disponível e era madrugada
... eu não podia me dar ao luxo de usar a furadeira naquela hora e despertar a
fúria de vizinhos sonolentos... eles poderiam não ter muita compressão com os
nobres objetivos astronômicos de um barulho de 100 decibéis às 3 horas da
manhã. :-)
Então, em vez de encher o PVC com madeira, eu o enchi com
sucessivas rodelas PVC e precisei aquecer as mais internas em água fervente
para conseguir encaixá-las.
Além de não acordar os vizinhos, o conjunto ficou mais leve
e foi mais fácil de fazer os furos com a perfeição que peça exige.

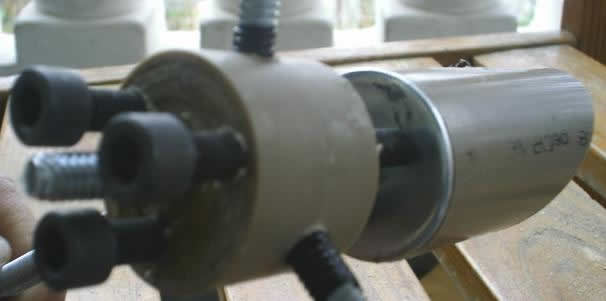

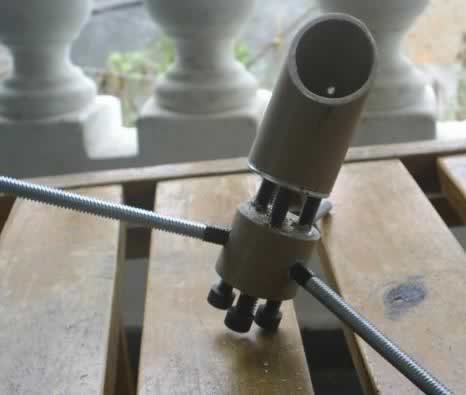

O resultado, antes do acabamento, você pode ver abaixo :
Independente do enchimento, agora será necessário:
Fazer três furos a 120º graus de distância um do outro, ao
lado do furo central e não coincidentes com os furos das laterais. Nesses três
furos serão colocados os três parafusos de ajuste de inclinação.
Para o ajuste de inclinação, eu usei três parafusos tipo Allen porque não consegui
parafusos de aperto manual e a cabeça deles é grande o suficiente para serem rosqueados
com as mãos, sem usar ferramentas.
A estética ficaria melhor usando parafusos mais finos, mas DE
FORMA ALGUMA use parafusos que precisem de ferramentas para serem
apertados. Pense que na hora do ajuste, se uma ferramenta escapar das suas mãos
vai cair direto em cima do espelho primário. Isso vai te entristecer muito, eu
garanto.
Todos esses furos são difíceis de fazer pela precisão que
exigem.
O furo central e os três furos dos parafuso de ajuste precisam
ser paralelos entre si.
Os furos na lateral precisam ser paralelos em relação à “superfície”
do suporte para que não fique torto na hora da montagem.
O macete, conforme foi explicado na sessão “preliminares”, é
fazer furos com brocas finas e ir alargando e corrigindo erros de inclinação a
cada alargamento.
Feitos os furos, teste rosquear as varetas de sustentação.
Elas criarão a rosca no PVC, mas não aperte demais, sob pena de espanar o
buraco e perder sustentação.
Para montar o conjunto, veja o desenho do projeto no começo
dessa página.
Antes de colar o espelho, você precisará pintar todas as
peças de preto fosco.
Com relação às varetas, vista-as com os canudinhos pintados
de preto.
Importante: Descrevo o
procedimento de colagem do espelho abaixo, mas não cole o espelho ainda pois mais
à frente, na construção do tubo principal, você precisará tomar
algumas medidas e se o espelho já estiver fixado, corre o risco
de danificá-lo.
Para colar o espelho, primeiro proteja a superfície
espelhada dele, colando um papel toalha com adesivos na borda não polida, sem que o papel
encoste na superfície espelhada, e prepare um local onde o conjunto possa ser
deixado por 24 horas, bem apoiado, para não sair da posição.
Antes de colar o espelho você precisará passar o parafuso de
75mm pela mola e pela arruela de 32 mm, colada dentro do cano.

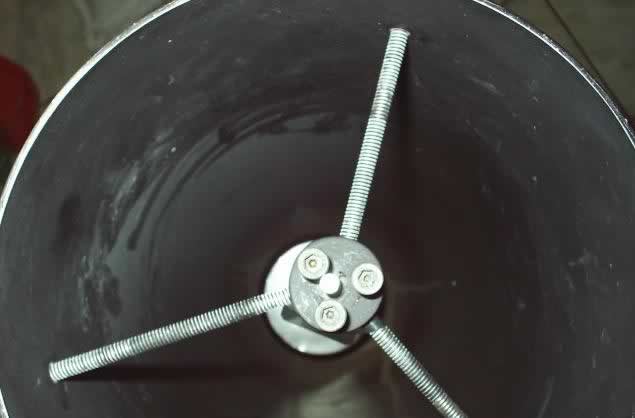

Abaixo uma foto da aranha instalada no tubo principal. O aspecto esbranquiçado é poeira de materiais que eu estava lixando por perto.
