Acabamento
Introdução
É muito importante ter uma tampa para cobrir o tubo
principal quando não estiver em uso, porque sem ela o espelho fica rapidamente
coberto de pó e sujeira.
Lembre-se que devemos evitar lavar o espelho, porque a cada
lavagem perde-se parte do aluminizado;Devemos primar por mantê-lo limpo e lavá-lo somente a cada um ou dois anos.
Fiz minha tampa com restos do cano principal e um disco de
madeira, mas existem outras alternativas, como lona, plástico ou couro que
ficarão mais leves. Acho que tecido não é recomendado porque o pó acaba
passando pelos “poros” dele e se assentando sobre o espelho.
Se você leu as instruções preliminares, deve se lembrar que
sugeri fazer um anel com o PVC de 200 mm e usá-lo como régua para traçar riscos
no tubo principal. Agora você pode aproveitá-lo para fazer essa tampa, ou
cortar outro, se está fazendo a tampa antes de concluir o telescópio e ainda
for precisar do gabarito.
Materiais
Trena ou régua
Instruções
Corte um disco de madeira com diâmetro de 210 mm. Ele
precisa ser um pouco mais largo que o tubo principal. Use o procedimento com o
compasso para dividir esse circulo em 6 partes iguais.
Corte um segmento de aproximadamente 7 cm do tubo de PVC.
Essa medida pode ser um pouco diferente dependendo de como
está fixada sua aranha ao tubo principal.
Para saber o comprimento desse segmento, meça a distância da
haste da aranha até a boca do tubo; Esse é o comprimento máximo do segmento de
tubo, pois não queremos que a tampa fique apoiada nos suporte da aranha.
Corte esse segmento, formando um anel aberto e vista-o no disco
de madeira.
Note que vai ficar um gap de cerca de 4 cm. Você precisa
complementar essa falta com um outro pedaço do tubo de 200 mm. Ao recortar esse
pedaço considere mais 1 cm de cada lado para sobreposição das partes.
Lixe as partes que sobrepõe até mais menos metade da largura
da parede do tubo, para que não fique muito alta ao ser emendada e rebite-as no
lugar.
Agora será necessário fazer 9 furos nesse cano :
3 na parte superior, onde serão colocados os parafusos que o
prenderão na madeira.
6 na parte inferior, sendo que 3 serão usados para rebitar a
cinta mais fina, descrita mais abaixo, e 3 serão usados para colocar parafusos
de aperto manual usados para travar a tampa no tubo principal.
Parafuse o conjunto no disco de madeira com 3 parafusos
posicionados a 120º de distância um do outro.
Corte agora uma cinta do PVC com 2 cm de largura e rache-o,
formando um anel e coloque por dentro do tubo da tampa. Note que ele também vai
precisar de uma emenda, da mesma forma que o outro segmento de tubo. Para não
engrossar o diâmetro dele, que poderia impedir o conjunto de encaixar no tubo
principal, lixe as partes da emenda e depois faça três furos e “costure” com um
arame bem fino.
Coloque esse anel por dentro do tubo e rebite-o no lugar,
com os rebites coincidindo com os parafusos usados para prender o disco de madeira.
Prenda os parafusos de aperto manual nos furos intercalados
com os rebites e amacie o aperto. Note que os parafusos não perfuram a cinta do
interior. Aquela cinta serve justamente para transferir a pressão dos parafusos
por igual ao tubo principal e impedir que ele, o tubo principal, seja arranhado
pelos parafusos.
Acabamento
Aplique seladora no disco de madeira e pinte somente a parte
externa do conjunto.
Depois da pintura, cole a fita de feltro na cinta interna do
tubo.

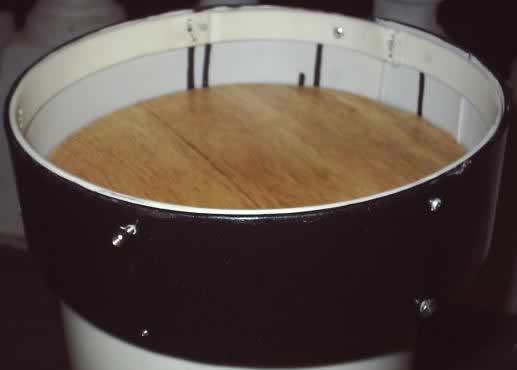

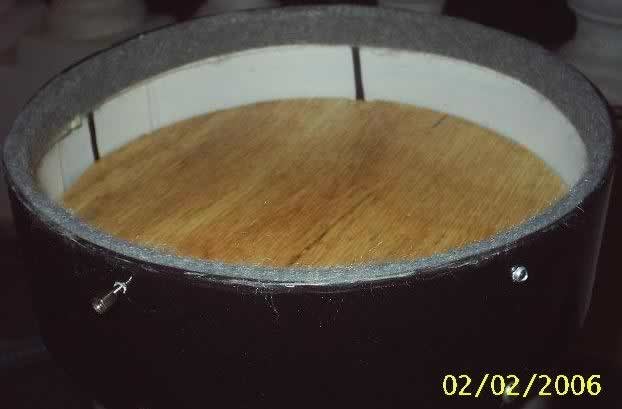

Abaixo uma foto da tampa com o acabamento, faltando apenas a colagem da fita de feltro.
